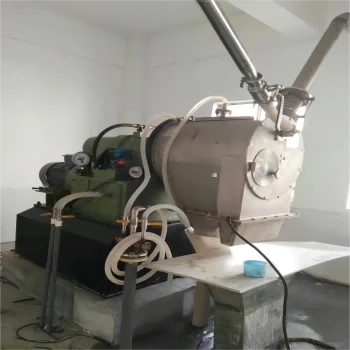

HR Series 2-trins Sea Salt Refining Pusher Centrifuge
Denne to-trins pusher-centrifuge bruges til fast vask, fast væskeseparation, det faste stof kan være krystal/granulat/fiber med partikler mere end 0.004 mm og koncentrationen > 40 %. Bredt til NaCI, NH4CI, KCI, Ammoniumchlorid og anden krystal- og granulær opløsning.
Model:HR230N(P23),HR400N(P40),HR500N(P50),HR630N(P60), HR850N(P85),HR1000N(P100)
Beskrivelse
Kompakt design Komplet automatisk
Høj kapacitet
Laveste fugtighed
Vask/afvanding separat
Fjernbetjening
Modstandsdygtig over for høje og lave temperaturer
Eksplosionssikker er tilgængelig.
Arbejdsprincip
Viser ovenover diagrammet, når kurven roterer med fuld hastighed, føres suspensionsvæsken, der skal separeres, ind i føderøret 1 og sendes kontinuerligt til fordeleren 2 . Under påvirkning af centrifugalkraften fordeles suspensionsvæsken jævnt på første trins kurvsigte 3, og det meste af væskefasen går gennem sigten og kurvens hul, mens den faste fase i form af ringformet filterkage forbliver på sigten, når den første trinskurv vender tilbage og skubber filterkagen fremad langs kurvens aksiale bevægelse, og når den første trins kurvprocessen fyldes igen, fyldes den tomme overflade af sigten med den kontinuerlige suspensionsvæske og danner en ny filterkage. Med den kontinuerlige frem- og tilbagegående bevægelse., og filterkagen pulserer frem og længere
tørring. Filterkagen går ind i sekundærtrinskurven fra førstetrinskurven, filterkagen er løs og
omfordelt på sekundærtrinskurvens skærm og skubbet ud af kurven, gå kontinuerligt ind i opsamlingstanken 5 og til sidst bevæger filterkagen sig ud af maskinen fra den tangentielle udløbsport ved hjælp af skraberen 4 installeret i sekundærtrinskurven (hvis den ikke bruges skraber, vil filterkagen falde direkte ned i maskinstøbningen.
1.Vaskerør 2 Føderør3 Maskinhus 4 Second Stage Kurv
5 Second Stage Screen 6 First Stage Screen
7 First Stage Basket 8 Lejekasse
9 Hulaksel 10 Skubaksel
11 Oliecylinder 12 Hydraulisk anordning
13 Vibrationsisoleringsfond
14 Hovedmotor 15 Køler
16 Olietank 17 Trykplade 18 Fordeler
19 Skraber 20 Dørdæksel
Produkt Specifikationer
|
Model |
HR230N(P23) |
HR400N(P40) |
HR500N(P50) |
HR630N(P60) |
HR850N(P85) |
|
|
Inder/ydre kurve |
Diameter mm |
180/230 |
337/400 |
410/500 |
560/630 |
720/828 |
|
Filter mm |
120/120 |
145/155 |
180/180 |
240/240 |
240/320 |
|
|
G. kraft |
1306/1669 |
503/894 |
403/715 |
350/114 |
286/145 |
|
|
Hastighed rpm |
3600 |
1500-2000 |
1200-1600 |
1000-1500 |
1200-1400 |
|
|
Hovedmotor |
Effekt kw |
3 |
11 |
37 |
55 |
75 |
|
Tilbage Motor |
Effekt kw |
3 |
7.5 |
22 |
22 |
37 |
|
Kapacitet |
t/t |
0.2-1.5 |
2-5 |
6-12 |
15-18 |
25-35 |
|
Størrelse |
L*B*H mm |
1650*1250*750 |
2460*1280*1040 |
3600*1430*1820 |
3090*1600*1265 |
3700*1800*1300 |
|
Vægt |
Kg |
800 |
2100 |
3670 |
4000 |
7000 |
Saltcentrifugekonfiguration
Maskinhus
1. Huset Ser vi foran maskinen, kan vi se, at der er en cirkeldør på huset, vi kan godt overvåge maskinens arbejdstilstand.
Der er også et føderør på toppen af huset, skruetransportør til fodring er også tilgængelig. Og det faste kageudløb og væskeudløbet i bunden af huset.
Bagsiden af maskinen
Der er hovedmotor- og pumpemotorenheder. sort ryg oliepumpe, slags instrumenter.
Der er en modvægt i bunden. Den bruges til at afbalancere maskinens tyngdekraft ved at fylde betonen.
Indvendig af kurve
Der er to kurve, hovedmotoren driver kurvene roterende, og oliepumpemotoren driver kurvene ved at skubbe. og skærmene er installeret på kurvene for at stoppe det faste stof i at gå med væsken..
Kurve
Der er to enheder af kurve til en enhed centrifuge, de er alle lavet af rustfrit stål.
Leje
Højkvalitets FAG-lejer for at sikre, at maskinen fungerer godt.
Motor
Højeffektive B3-motorer med UL-, CAS- og TUV-certifikater. Kompatibel til 3-faset 220/380/460/660v-50hz/60hz..
